مقدمه

ایرفویل‌ها (Airfoils) قلب آیرودینامیک پرواز هستند. اینکه یک هواپیما بتواند برخیزد، اوج بگیرد و حتی با مصرف کمتر سوخت پرواز کند، به شکل و رفتار جریان روی ایرفویل وابسته است. یکی از مهم‌ترین عواملی که رفتار جریان و در نتیجه عملکرد آیرودینامیکی بال را تعیین می‌کند، زاویۀ حمله (Angle of Attack یا AoA) است. تغییر زاویه حمله می‌تواند توزیع فشار، مسیر خطوط جریان، جدایش لایه مرزی و در نهایت نیروهای لیفت و درگ را به شکل چشمگیری دگرگون کند.

در دنیای دینامیک سیالات محاسباتی (CFD)، تحلیل جریان روی ایرفویل یکی از پرکاربردترین و جذاب‌ترین پروژه‌هاست؛ زیرا نه‌تنها برای آموزش مناسب است، بلکه در طراحی‌های صنعتی نیز نقش کلیدی دارد. در این مقاله تلاش شده با زبان روان، اما دقیق و علمی، روند تحلیل جریان روی ایرفویل در زوایای حمله مختلف توضیح داده شود.

بخش‌های اصلی

۱. رفتار جریان در زوایای حمله مختلف

وقتی جریان هوا به ایرفویل برخورد می‌کند، بسته به میزان زاویه حمله، رفتارهای متفاوتی رخ می‌دهد:

• زاویه حمله کم:
  جریان به‌صورت منظم روی سطح بالا و پایین حرکت می‌کند و لایه مرزی پایدار باقی می‌ماند. توزیع فشار باعث ایجاد نیروی لیفت قابل‌قبول و درگ کم می‌شود.

• زاویه حمله متوسط:
  با افزایش AoA، گرادیان فشار شدیدتر شده و لایه مرزی بیشتر تحت تنش قرار می‌گیرد. لیفت افزایش می‌یابد و هواپیما بیشترین کارایی خود را تجربه می‌کند.

• نزدیک به زاویه واماندگی (Stall Angle):
  در این حالت لایه مرزی توانایی عبور از گرادیان فشار معکوس را از دست می‌دهد و از سطح جدا می‌شود. منطقه جدایش (Flow Separation) در پشت ایرفویل ظاهر شده و نیروی لیفت کاهش شدیدی پیدا می‌کند.

• پس از واماندگی:
  جریان آشفته، چرخشی و کاملاً غیرقابل‌پیش‌بینی می‌شود. درگ شدیداً افزایش یافته و لیفت به حداقل می‌رسد.

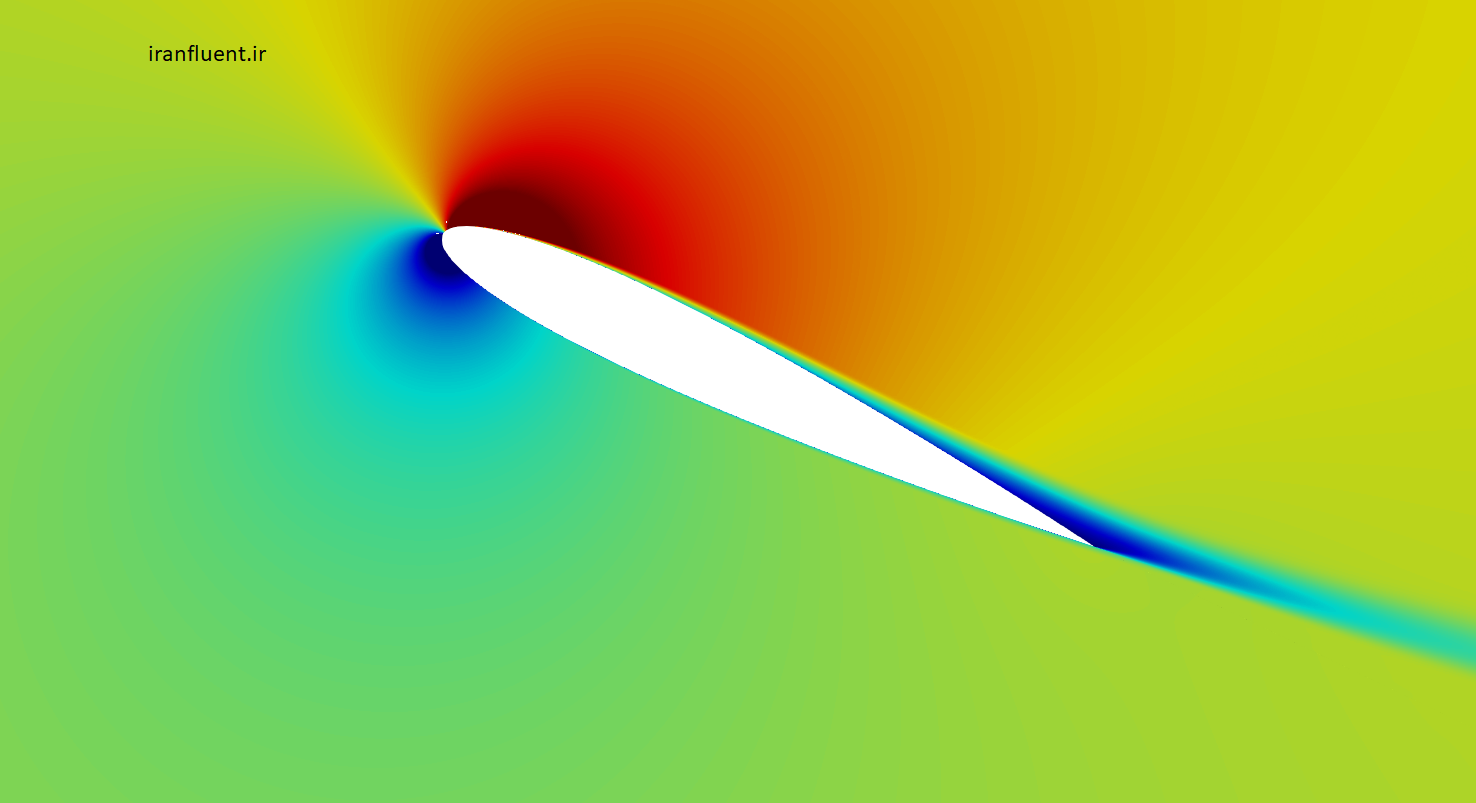

۲. شبیه‌سازی عددی جریان روی ایرفویل

برای تحلیل دقیق جریان در زوایای حمله مختلف، معمولاً از ابزارهای CFD استفاده می‌شود. در این روند چند مرحله کلیدی وجود دارد:

الف) ایجاد هندسه و شبکه‌بندی (Meshing)

هندسه ایرفویل معمولاً از پایگاه داده‌هایی مانند NACA استخراج می‌شود.
مش‌بندی باید شامل نواحی لایه مرزی و Refinement اطراف لبه حمله و لبه فرار باشد.
نرم‌افزارهای رایج:

• ANSYS Meshing / ICEM CFD

• Pointwise

• COMSOL Mesh Generator

کنترل عدد y+ برای دقت مدل‌های توربولانسی بسیار اهمیت دارد.

ب) انتخاب مدل توربولانسی مناسب

مدل‌های توربولانسی مختلف بسته به زاویه حمله کارایی متفاوتی دارند:

• k–ω SST: انتخابی استاندارد برای مسائل نزدیک به جدایش

• Transition SST: مناسب برای بررسی رفتار لایه مرزی در شرایط گذار

• RSM: برای تحقیقات پیشرفته با دقت بالاتر

• LES / DES: زمانی که جریان آشفته پس از واماندگی موردنظر باشد

ج) اعمال شرایط مرزی

• ورودی سرعت یکنواخت (Velocity Inlet)

• خروجی فشار ثابت (Pressure Outlet)

• دیواره بدون لغزش (No-Slip Wall)

در ANSYS Fluent یا CFX امکان تنظیم شدت آشفتگی (Turbulence Intensity) و طول مقیاس اختلاط وجود دارد.

د) اجرای حل عددی

در Fluent معمولاً از حلگر فشار–مبنا (Pressure-Based Solver) استفاده می‌شود.
در COMSOL از رابط Laminar Flow / Turbulent Flow Interface استفاده می‌شود.

کاربردهای عملی تحلیل جریان روی ایرفویل

• طراحی و بهینه‌سازی بال هواپیما

• بررسی عملکرد ملخ‌ها (Propellers) و توربین‌های بادی

• طراحی پره کمپرسور و توربین

• تحلیل رفتار هواپیما در مانورهای سرعت کم

• پیش‌بینی رفتار در شرایط واماندگی برای افزایش ایمنی

• آموزش و اعتبارسنجی مدل‌های توربولانسی

مزایا و چالش‌ها

مزایا

• امکان مشاهده جزئیات توزیع فشار و سرعت

• بررسی رفتار لایه مرزی در زوایای مختلف

• کنترل کامل روی شرایط آزمایشی بدون نیاز به تونل باد

• امکان شبیه‌سازی شرایطی که در واقعیت خطرناک یا پرهزینه‌اند

چالش‌ها

• حساسیت شدید نتایج به کیفیت مش

• تأثیر انتخاب مدل توربولانسی بر خروجی

• دشواری شبیه‌سازی دقیق جریان واماندگی

• زمان زیاد برای رسیدن به همگرایی در زوایای حمله بالا

مثال‌های واقعی

در بسیاری از کمپانی‌های هوافضا، شبیه‌سازی CFD روی ایرفویل پیش از ساخت نمونه اولیه انجام می‌شود. بوئینگ و ایرباس از مدل‌های توربولانسی متعدد برای بررسی رفتار ایرفویل در AoAهای مختلف استفاده می‌کنند.

در حوزه انرژی بادی، عملکرد پروفیل‌های NREL و NACA با زوایای حمله متفاوت شبیه‌سازی می‌شود تا بهترین پروفیل برای سرعت بادهای خاص انتخاب شود.

در پایان‌نامه‌های دانشگاهی نیز تحلیل جریان روی ایرفویل در AoAهای مختلف یکی از رایج‌ترین موضوعات است، زیرا هم ساده است و هم از نظر علمی بسیار غنی و قابل توسعه.

جمع‌بندی

تحلیل جریان عبوری از ایرفویل در زوایای حمله مختلف یکی از بنیادی‌ترین و مهم‌ترین مباحث آیرودینامیک است. این تحلیل امکان درک رفتار جریان، نحوه ایجاد لیفت، شرایط ایجاد واماندگی و عوامل مؤثر بر بهینه‌سازی طراحی بال را فراهم می‌کند. با استفاده از نرم‌افزارهایی مانند ANSYS Fluent، CFX و COMSOL می‌توان این فرآیند را با دقت بالا شبیه‌سازی کرد. نتیجه این تحلیل‌ها نه‌تنها برای صنعت هوافضا، بلکه برای انرژی، خودروسازی و حتی تحقیقات آکادمیک ارزشمند است.

رفرنس‌ها

1. Anderson, J. Fundamentals of Aerodynamics, McGraw-Hill.

2. Katz, J., Plotkin, A. Low-Speed Aerodynamics.

3. ANSYS Fluent Theory Guide, ANSYS Inc.

4. Bertin, J. Aerodynamics for Engineers.

5. Drela, M. Flight Vehicle Aerodynamics, MIT Press.
